在光伏領域，“黑心” 是一種嚴重的質量問題，表現為光伏組件內部部分區域的發光強度明顯低于正常水平，呈現出黑色或暗色區域。這意味著該部分電池片的性能不佳，可能存在嚴重缺陷，如晶體結構損壞、雜質過多等。這不僅會使組件的發電效率大幅降低，還可能因局部發熱引發熱斑效應，縮短組件壽命，甚至帶來安全隱患。

那么，如何發現存在這種問題的瑕疵組件呢？電致發光（EL）測試儀就是一種有效的檢測工具。它是基于電致發光原理工作的。當給光伏組件施加一定電壓時，組件內部的電子被激發躍遷到高能級，再回落到低能級時會釋放出光子，產生電致發光現象。此時，利用高靈敏度的紅外相機采集發光圖像，不同的缺陷會影響發光的強度和模式，從而在圖像上呈現出不同的特征，可以據此來判斷組件是否存在“黑心”等缺陷。

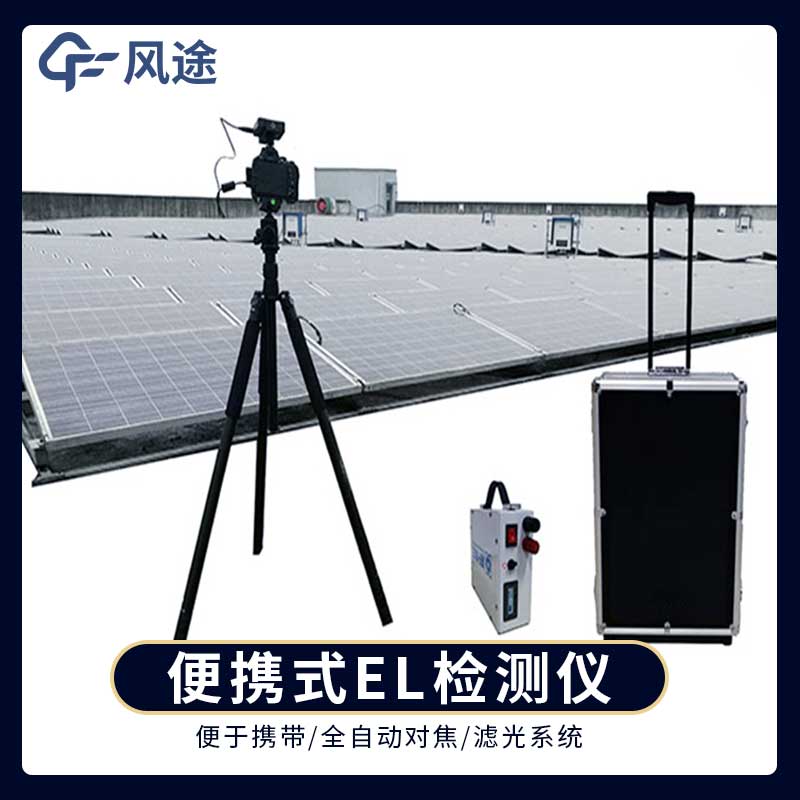

今天小編給大家介紹一款性能良好的電致發光 EL 測試儀（型號 FT - EL3 ）。它配置有2476萬像素的高感紅外相機，分辨率為6000x4000，成像效果更清晰。搭載全時暗光自動對焦模塊，在夜晚測試時對焦性能零號。聯網無線操控功能，平板電腦可無線控制設備操作并查看檢測結果，擁有大容量?jī)?chǔ)能電源，現場檢測無需任何準備即可測試，程控恒流電源可實現24小時不間斷測試，滿足長時間檢測需求。

FT-EL3能夠完成1～2組光伏板的同步成像，畫質高且檢測速度快。其弱電流測試功能可在3A弱電流下呈現清晰隱裂成像，檢測面積可達4000mm3000mm，光屏蔽能力強，燈光、月光、星光、室內輕微太陽光以及300輻照度以下太陽光對測試均無影響，適用于多種場景下的檢測工作：沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補等等。

該設備的鏡頭采用18mm廣角紅外鏡頭，對焦模式為全時暗光自動對焦，電池容量為980mah，內存卡為32GB，數據線長度為10cm。電源模塊容量為10AH，電芯為高性能離鋰電池，輸出電流8A，電流精度0.1A，輸出電壓70V，電壓精度0.1V，負載功率100W～600W，上限不高于700W，可檢測光伏板數量為300～500塊。控制面板為L(zhǎng)ED數顯程控面板，具備延遲斷電功能，程控模塊可實現軟件無線控制檢測上電，穩態模塊能保證恒定電源輸出電流電壓不受電量大小變化影響，還有短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護以及電流電壓自適應匹配光伏板等電路保護功能。
